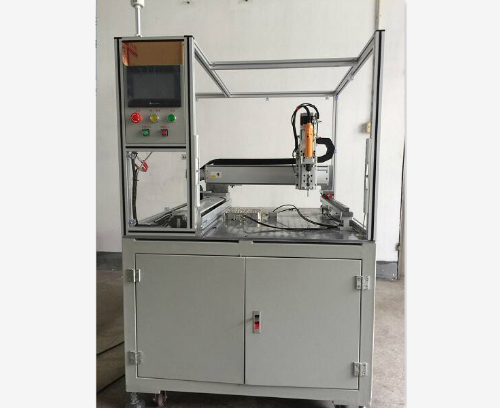

ZHK550螺 釘 二 次 緊 固 機

設備優勢分析：
1、治具和Z軸能通用現有市面上所有濾波器、雙工器，且更換產品包能在10分鐘內換完；
2、設備結構穩定可靠，可使用6年以上；
3、鎖附效率高，鎖緊螺釘0.8S/顆；
4、編程快：編400顆螺釘只需15分鐘，設備可存儲100組程序，可隨意切換；
5、鎖附良率高：鎖附良率99.7%（螺釘不良引起的除外）；
6、鎖附穩定：不存在工廠氣壓不穩定而造成設備無法使用的情況出現。
設備工作說明
設備通過XY移動把所有螺釘以固定扭力全部重新鎖一遍，以防止產品老化后螺釘松動，員工會漏鎖情況的出現。
設備結構
1.采用橫梁式機身結構，工作臺面采用優質精鋼并鍍硬鉻處理，確保設備的高鋼性、高精度特性；
2.采用松下伺服電機驅動絲桿導軌實現X方向、Y方向的運動；
3.鎖付機構在氣缸的驅動下降，螺絲批鎖緊螺絲，效率快結構穩定；
4.鎖緊機構是設備具有的獨立鎖緊模塊，由電/風批、傳動機構、夾嘴等組成；
5.治具用于零件的夾持，采用通用氣缸夾緊，通用性強，可適通用現有濾波器，雙工器所有產品；
6.采取PLC控制方式，程序編制采用PC程序自動讀取Excel螺絲孔位置數據；
7.配置人機界面，用于操作、編程，進行不同產品的切換，可實現手動和自動運轉；
8.配置電批力矩校驗接口機構，便于進行力矩校驗；
9.設置護罩，光柵安全保護裝置；
10.設備工作時噪音小于75dB。
技術參數
1. 外形尺寸 (長 * 寬 * 高)：≤1000*1000*1500(mm)。
2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。
3. 重復定位精度：±0.1mm。
4. 工作電壓：220V/50Hz。
5. 工作氣壓： 0.5-0.7Mpa。
6. 采用吉之榮風批穩定可靠，扭力0.2-3.0N.m可調，轉速500r/min。
7. 機器效率約0.8秒/顆
8. 螺絲供給速度≥40pcs/min。
9. 設備具有浮鎖、漏鎖、滑牙等檢測和報警功能。
10. 設備重量：200kg。
