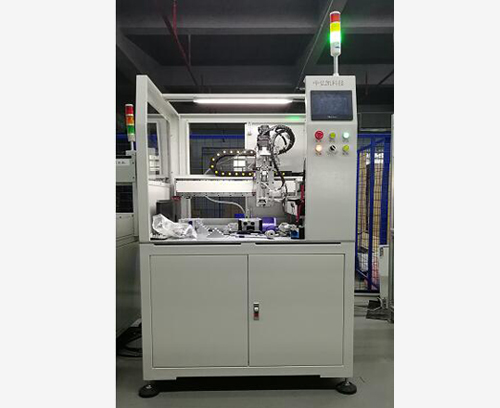

ZHK550LS鎖螺絲機

設備優勢分析：
1、治具和Z軸能通用現有市面上所有濾波器、雙工器，且更換產品包能在10分鐘內換完；
2、設備結構穩定可靠，可使用6年以上；
3、采用兩點對位方式，對位更準確，同時能校正產品位置；
4、鎖附效率高，緊固螺母1.4-1.8 S/顆；
5、可以鎖附14mm高的防水槽螺絲；
6、編程快：編400顆螺母只需15分鐘，設備可存儲99組程序，可隨意切換；
7、鎖附良率高：鎖附良率99.5%（螺絲不良引起的除外）；
8、鎖附穩定：不存在工廠氣壓不穩定而造成設備無法使用的情況出現。
9、程序存儲量大：能存儲99組程序。
10、鎖附兩種螺釘可以設置兩種鎖附高度，方便穩定鎖附。
設備結構
1.采用橫梁式機身結構，工作臺面采用優質精鋼并鍍硬鉻處理，確保設備的高鋼性、高精度特性；
2.采用松下伺服電機驅動絲桿導軌實現X方向、Y方向的運動；
3.鎖付機構在氣缸的驅動下降，伺服電機鎖緊螺絲，效率快結構穩定；
4.供螺絲機用于螺絲的輸送,由料盒、上料機構、直振軌道、分料器、吹送料機構組成；
5.鎖緊機構是設備具有的獨立鎖緊模塊，由伺服電機、傳動機構、夾嘴等組成；
6.治具用于零件的夾持，采用通用氣缸夾緊，通用性強，可適通用現有濾波器，雙工器所有產品；
7.采取PLC控制方式，程序編制采用PC程序自動讀取Excel螺母位置數據；
8.配置人機界面，用于操作、編程，進行不同產品的切換，可實現手動和自動運轉；
9.設備工作時噪音小于75dB。
技術參數
1. 外形尺寸 (長 * 寬 * 高)：≤1000*1000*1500(mm)。
2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。
3. 重復定位精度：±0.1mm。
4. 工作電壓：220V/50Hz。
5. 工作氣壓： 0.5-0.7Mpa。
6. 機器效率約1.4-1.6秒/顆（視螺釘長短）
7. 設備具有浮鎖、滑牙等檢測和報警功能。
8.  設備重量：200kg。

配置表

序號	部件	品牌	備注
1	伺服電機	松下/三菱	日本
2	絲桿導軌	上銀	臺灣
3	安全光柵	松下	日本
4	PLC	三菱	日本
5	氣動原件	亞德克	臺灣
6	電氣配件	三菱等知明品牌
7	供料機	中弘凱	自主研發
