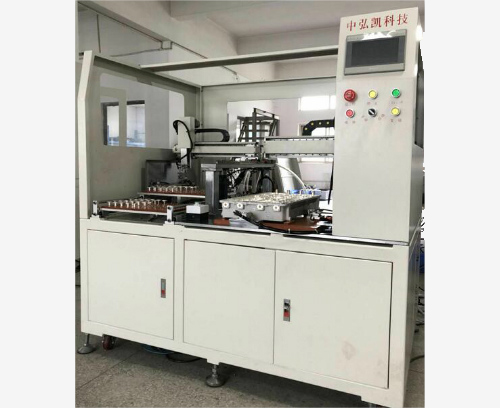

ZHK550XZZ諧振桿裝配機 鎖兩種螺釘

設備優勢分析：

1、治具和Z軸能通用現有市面上大部分產品，諧振柱治具采用內孔定位基本通用所有諧振柱，Z軸采用吸附式結構基本通用現有所有諧振柱，更換也方便桿內徑Φ6.8-Φ14不需更換任何零件；

2、可通用諧振柱：1)裝M3螺釘,內孔≥6.0mm 2)裝M4螺釘,內孔≥7.0mm3)諧振桿內孔深度≤35mm；

3、鎖附效率高，緊固螺母約4.5S/顆，鎖一種螺釘；

4、編程快：編400顆螺母只需15分鐘，；

5、鎖附良率高：鎖附良率99.７%（產品不良引起的除外）；

6、鎖附穩定：不存在螺釘沒放到位鎖不到的情況。

設備工作說明

設備通過吸附擺好料盤的諧振柱放好在產品上，再自動鎖螺絲，可以通用M3、M4兩種螺絲。

設備結構

1.采用橫梁式機身結構，工作臺面采用優質精鋼并鍍硬鉻處理，確保設備的高鋼性、高精度特性；

2.采用松下伺服電機驅動絲桿導軌實現X方向、Y方向的運動；

3.鎖付機構在氣缸的驅動下降，螺絲批鎖緊螺母，效率快結構穩定；

4.供螺絲機用于螺絲的輸送,由料盒、上料機構、直振軌道、分料器、吹送料機構組成；

５.采取PLC控制方式，程序編制采用PC程序自動讀取Excel螺母位置數據；

６.配置人機界面，用于操作、編程，進行不同產品的切換，可實現手動和自動運轉；

７.配置電批力矩校驗接口機構，便于進行力矩校驗；

８.設置護罩，光柵安全保護裝置；

９.設備工作時噪音小于75dB。

技術參數

1. 外形尺寸 (長 * 寬 * 高)：≤1400*1000*1500(mm)。

2.  XY工作行程：550*450(mm)，Z工作行程：100(mm)。

3. 重復定位精度：±0.1mm。

4. 工作電壓：220V/50Hz。

5. 工作氣壓： 0.5-0.7Mpa。

6. 機器效率約5.0秒/顆

7. 適用各種內徑尺寸的諧振柱，并同時能鎖兩種螺釘；

8. 設備具有浮鎖、滑牙等檢測和報警功能。

9. 設備重量：200kg。
