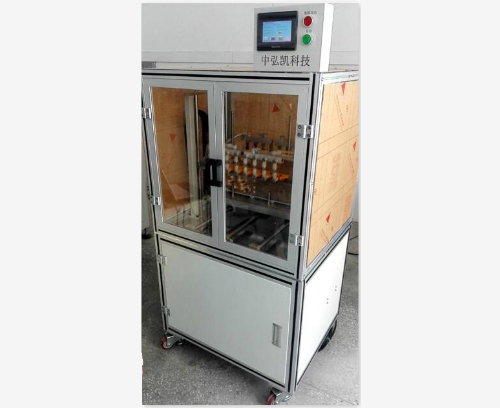

ZHKQJ 清潔機
設備優勢分析：
1、治具和吹氣范圍能通用現有市面上所有濾波器、雙工器，且更換產品能在5分鐘內換完；
2、設備結構穩定可靠，可使用6年以上；
3、能全面清潔，能清潔整個腔體兩面，專業氣嘴吹氣量大，每個氣嘴吹出氣風力和現場使用氣差不多大；
4、清潔產品范圍大：可清潔500X450X100（長X寬X高）產品，清潔范圍、清潔高度可以設定，也可單獨對焊點位置吹氣清潔；
設備工作說明
人工往治具上放置產品，氣缸帶動產品向里面移動，到位后電機帶動氣嘴上下移動，達到清潔腔體效果，
設備結構
1.采用鋁型材和鐵板機身，結構穩定，外型美觀；
2.電機驅動同步帶實現吹氣Z軸的上下移動；
3.氣缸帶動產品前后移動；
4.專門的氣路設計，可實現依次吹氣，也可在觸摸屏上設備吹氣次數和吹氣范圍；
5.治具用于零件的夾持，采用通用氣缸夾緊，通用性強，可適通用現有濾波器，雙工器所有產品；
7.配置人機界面，用于操作、編程，進行不同產品的切換，可實現手動和自動運轉；
8.設置護罩，光柵安全保護裝置；
9.設備工作時噪音小于75dB。
技術參數
1. 外形尺寸 (長 * 寬 * 高)：≤850*650*1500(mm)。
2. Z工作行程：550*450(mm)，Z工作行程：100(mm)。
3. 工作電壓：220V/50Hz。
4. 工作氣壓： 0.5-0.7Mpa。
5. 設備重量：200kg。
配置表
|
序號 |
部件 |
品牌 |
備注 |
|
1 |
電機 |
杰美康 |
深圳 |
|
2 |
抽風機 |
鴻冠 |
深圳 |
|
3 |
PLC |
三菱 |
日本 |
|
4 |
氣動原件 |
亞德克 |
臺灣 |
|
5 |
吹風嘴 |
博揚 |
東莞 |
|
6 |
電氣配件 |
三菱等知明品牌 |
|
